Приточная установка RWF-500-AC-6.0
Бесплатный проект

Код: РВР00328248

Нет в наличии

Страна происхождения

КИТАЙ

Единица измерения

шт

получить консультацию

126 976,29 ₽

Товар не доступен в вашем городе

Описание товара

Характеристики

Руководства

Описание товара

Приточные компактные установки RWF-AC предназначены для подачи свежего подготовленного воздуха в помещения для организации общеобменной вентиляции. Оптимальное решение для вентиляции квартир, коттеджей, офисов, магазинов – для общественных, административных и жилых зданий.
Приточная установка в едином корпусе обеспечивают подачу и предварительную обработку свежего воздуха: фильтрацию и нагрев.

Тип устанавливаемого двигателя: АС-двигатель.
Типы устанавливаемого нагревателя: электрический РТС-нагреватель

Преимущества:

Компактные размеры корпуса
Интегрированная автоматика в корпус установки
Функциональный сенсорный пульт в комплекте
Универсальность монтажа: в горизонтальном и вертикальном положении
Класс защиты корпуса IP34 – возможность монтажа в помещении при минимальной температуре окружающей среды - 15 °С
Фильтр класса G4 в комплекте. В корпусе есть слоты под дополнительные фильтры: угольный (Carbon) и НЕРА 11. Фильтры угольный (Carbon) и НЕРА 11 доступны опционально
Возможность трехступенчатой системы фильтрации: эффективность очистки приточного воздуха от мелкодисперсных частиц PM2.5 превышает 95 %.
Датчики температуры наружного и приточного воздуха в корпусе установки, комнатный датчик в пульте
Отключение по сигналу пожарной сигнализации
Низкий уровень шума
Возможность управления по Wi-Fi со смартфона (опционально), интеграция установки в комплексную систему «Умный дом», возможность удаленного управления по Modbus

Характеристики товара

Приточная установка RWF-AC.pdf

914,12 КБ Скачать

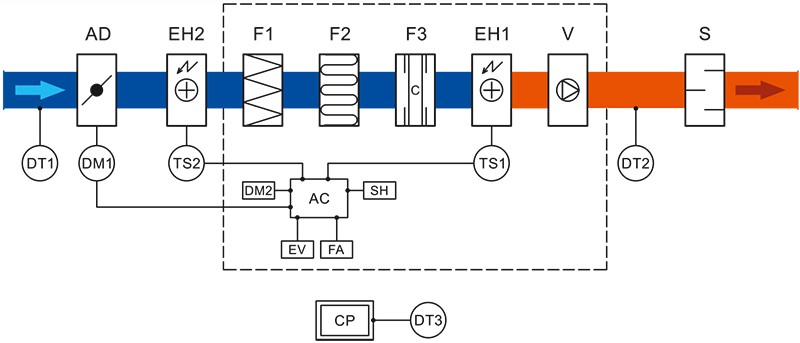

Структурная схема установок RWF-AC

RWF-AC структурная схема.jpg

Условные обозначения на структурной схеме:
Датчики:

DT1 - датчик температуры наружного воздуха (плюс дополнительный датчик температуры наружного воздуха с кабелем для его перемещения перед предварительным нагревателем);
DT2 - датчик температуры подаваемого воздуха;
DT3 - датчик температуры воздуха в помещении (в пульте);
TS1 - датчик перегрева для EH1 (встроенный в автоматику в базовой комплектации);
TS2 - датчик перегрева для EH2 ((при наличии преднагрева, встроен в калорифер преднагрева);

Базовая комплектация и функции:

F1 - воздушный фильтр G4;
F2 - слот для воздушного фильтра НЕРА 11 (фильтр опционально);
F3 - слот для воздушного угольного фильтра (фильтр опционально);
EH1 - встроенный электрический РТС нагреватель;
V - приточный вентилятор с АС-двигателем (3 скорости);
AC - блок автоматизации;
CP - сенсорный пульт;
FA - отключение устройства при пожарной сигнализации;
SH - подключение к Smart Home по ModBus RS-485;

Дополнительная комплектация и функции:

AD - приточная воздушная заслонка (опционально);
DM1 - электропривод заслонки вытяжного воздуха, on/off, 230 В, с возвратной пружиной (опционально);
DM2 - электропривод заслонки вытяжного воздуха, вкл/выкл, 230 В, с 2 и 3 положениями управления) (опционально);
EH2 - управление электрическим предварительным нагревателем 220В/380В (опционально). Питание к предварительному нагревателю подводится отдельно;
S - шумоглушитель (опционально);
EV - управление вытяжным 3-х скоростным вентилятором VC-AC с автоматики RWF (опционально). Питание к вытяжному вентилятору VC-AC подводится отдельно.
Возможность подключения всех дополнительных элементов уже учтена в автоматике приточной установки в базовой комплектации.

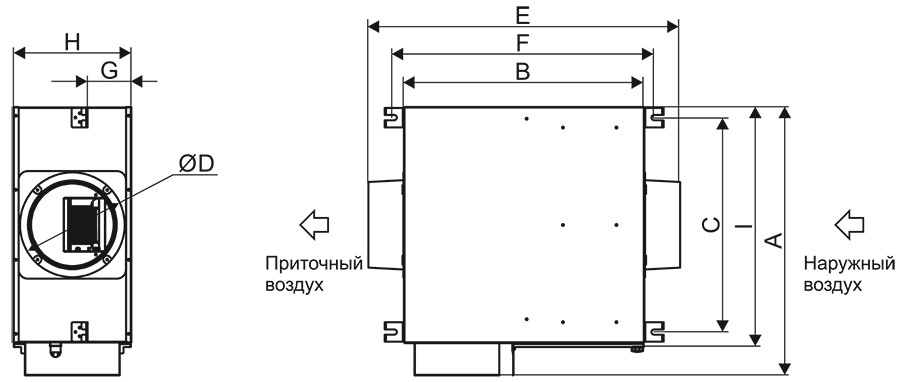

Габаритные размеры установок, мм

RWF-AC габариты.jpg

Модель	A	В	С	ØD	E	F	G	H	I
RWF-500	614	550	490	196	713	594	100	270	540

Технические характеристики установок

Модель		RWF-500-AC-6.0
Электропитание, В-Ф-Гц		380 В/3 фазы/50 Гц
Двигатель вентилятора	Класс изоляции	B
	Номинальная выходная мощность, Вт	100
	Номинальный ток, А	1,0
	Частота вращения, об/мин	2000
Лопасти вентилятора	Материал изготовления	ABS
Лопасти вентилятора	Тип	Центробежный
Мощность встроенного нагревателя, кВт		6.0
Общая потребляемая мощность установки, кВт		6.1
Производительность, м³/ч		540
Внешнее статическое давление (3 скорости), Па		140
Уровень звукового давления, дБ(А)		39/36/34
Класс защиты корпуса		IP34
Размер изделия	Размер без упаковки (Д×Ш×В), мм	713x614x270
	Размер с упаковкой (Д×Ш×В), мм	775x705x335
	Вес нетто/брутто, кг	20/22,5
Сечение кабелей	Силовой провод, мм²	5x2,5 (5 проводов, 3 фазы)
Сечение кабелей	Сигнальный провод, мм²	2x0,75
Диаметр подключения воздуховодов, мм		200

Примечание: Все вышеизложенные данные измерялись при рабочем внешнем давлении, а уровень шума - на расстоянии 1,5 м от RWF-AC при внешнем давлении 0 Па. Завод производитель оставляет за собой право изменять спецификацию оборудования без предварительного уведомления.

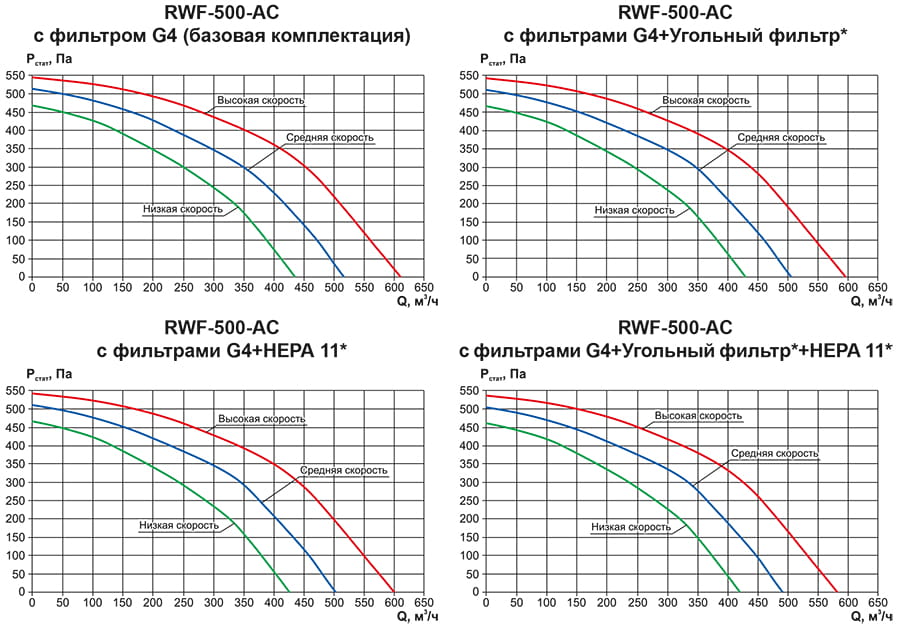

Аэродинамические характеристики установок

RWF-AC аэродинамика 2.jpg
* Опционально.
