Тепловая завеса серии 600

Тепловые завесы серии 600 предназначены для проёмов высотой (шириной) 3,5 метра и отличаются высокой эстетичностью.

получить консультацию

Описание товара

Характеристики моделей

Купить

Тепловые завесы серии 600 предназначены для проёмов высотой (шириной) 3,5 метра и отличаются высокой эстетичностью. Это не только эффективное тепловое оборудование, но элегантный элемент интерьера. Изготавливаются в корпусах из нержавеющей стали (матовой или полированной), в трёх дизайнерских вариантах. Завесы в форме колонн устанавливаются вертикально рядом с проёмами. Завесы в форме эллипсов и сегментных тел располагаются над проёмами в горизонтальной плоскости. Оснащаются специальной подсветкой. Присоединительные размеры патрубков в завесах серии 600W – 3/4".

Степень защиты, обеспечиваемая оболочкой – IP21.

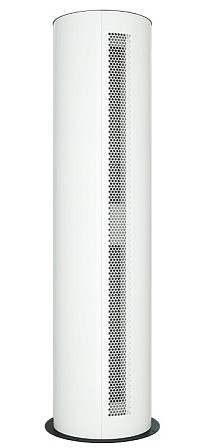

Серия 600Е/600W/600А Интерьерная, колонна прямоточная

«Колонны» для защиты проемов высотой от 2-х до 3-х метров, в том числе и для вращающихся дверей.
«Колонны» устанавливаются рядом с проемом высотой до 3 метров (в т. ч. вращающихся дверей).
Фронтальные панели из глянцевой нержавеющей стали с декоративными гранями остаются чистыми. Устанавливаются близко к дверному проему, так как всасывание происходит со стороны, противоположной нагнетанию.

Модель	Параметры питающей сети, В/Гц	Режимы мощности, кВт	Потребляемая мощность двигателя, Вт	Расход воздуха, м3/ч	Эффективная длина струи, м	Звуковое давление, Дб	Габаритные размеры, мм	Вес, кг
серия 600Е Интерьерная, колонна прямоточная (электрический источник тепла)
КЭВ-12П6047Е	380/50	0/6/12	220	2500/2800/3300	3	52	высота 2060; Ø495	62,5
КЭВ-18П6047Е	380/50	0/9/18	220		3	52		63,5
КЭВ-24П6047Е	380/50	0/12/24	220		3	52		63,5
КЭВ-18П6044Е	380/50	0/9/18	530	4200/4900/5300	3,5	63	высота 2130; Ø610	80,5
КЭВ-24П6044Е	380/50	0/12/24	530		3,5	63		82,5
КЭВ-36П6044Е	380/50	0/18/36	530		3,5	63		83
КЭВ-18П6048Е	380/50	0/9/18	350	2700/3100/3600	3	52	высота 2350; Ø495	71,5
КЭВ-24П6048Е	380/50	0/12/24	350		3	52		72,5
КЭВ-30П6048Е	380/50	0/15/30	350		3	52		72,5
КЭВ-24П6045Е	380/50	0/12/24	700	4500/5400/5700	3	63	высота 2350; Ø610	96,5
КЭВ-36П6045Е	380/50	0/18/36	700		3	63		98
КЭВ-48П6045Е	380/50	0/30/48	700		3	63		100
КЭВ-18П6049Е	380/50	0/9/18	350	3700/4300/5100	3	53	высота 3000; Ø495	91,5
КЭВ-27П6049Е	380/50	0/13,5/27	350		3	53		93
КЭВ-36П6049Е	380/50	0/18/36	350		3	53		93
КЭВ-27П6046Е	380/50	0/13,5/27	800	6300/7400/8000	3,5	64	высота 3000; Ø610	114
КЭВ-36П6046Е	380/50	0/18/36	800		3,5	64		117
КЭВ-54П6046Е	380/50	0/27/54	800		3,5	64		117
серия 600W Интерьерная, колонна прямоточная (водяной источник тепла)
КЭВ-52П6147W	220/50	0/24,7/28,9	220	2500/2700/3200	3	51	высота 2060; Ø495	65
КЭВ-90П6144W	220/50	0/38,3/44	530	4000/4500/5000	3,5	63	высота 2130; Ø610	85
КЭВ-60П6148W	220/50	0/27,9/32,9	330	2700/3000/3500	3	50	высота 2355; Ø495	74
КЭВ-115П6145W	220/50	0/42,6/49,6	640	4400/5300/5600	3,5	63	высота 2350; Ø610	97,5
КЭВ-95П6149W	220/50	0/38,5/46,8	330	3700/4100/5000	3	52	высота 3000; Ø495	95
КЭВ-135П6146W	220/50	0/59,9/61,9	800	6000/6700/7500	3,5	64	высота 3000; Ø610	120
серия 600А Интерьерная, колонна прямоточная (без источника тепла)
КЭВ- П6147А	220/50	-	220	2700/3100/3400	3	52	высота 2060; Ø495	60
КЭВ- П6144А	220/50	-	530	4400/5000/5400	3,5	63	высота 2130; Ø610	77,5
КЭВ-П6148А	220/50	-	350	3000/3400/3700	3	52	высота 2350; Ø495	68,5
КЭВ-П6145А	220/50	-	750	4500/5300/5800	3,5	61	высота 23550; Ø610	88,5
КЭВ- П6149А	220/50	-	350	4100/4700/5200	3	53	высота 3000; Ø495	88
КЭВ-П6146А	220/50	-	850	6600/7500/8100	3,5	64	высота 3000; Ø610	110

Тепловые характеристики завес с водяным источником тепла (при температуре воздуха в помещении +15ºС)

КЭВ-52П6147W
Температура воды на входе/выходе, ºС	150/70	130/70	105/70	95/70	80/60	60/40
Расход воздуха, м3/ч (max/min)	3200/2500	3200/2500	3200/2500	3200/2500	3200/2500	3200/2500
Тепловая мощность, кВт	34,6/29,6	32,5/27,8	30,0/25,6	28,9/24,7	23,3/19,9	12,9/11,0
Подогрев воздуха, ºС	32/35	30/33	28/30	27/29	21/23	12/13
Расход воды, л/с	0,12/0,1	0,15/0,13	0,23/0,2	0,32/0,27	0,32/0,27	0,17/0,15
КЭВ-90П6144W
Температура воды на входе/выходе, ºС	150/70	130/70	105/70	95/70	80/60	60/40
Расход воздуха, м3/ч (max/min)	5000/4000	5000/4000	5000/4000	5000/4000	5000/4000	5000/4000
Тепловая мощность, кВт	52,9/46,1	49,7/43,3	45,6/39,7	44,0/38,3	35,6/30,9	19,8/17,2
Подогрев воздуха, ºС	31/34	29/32	27/29	26/28	21/23	12/13
Расход воды, л/с	0,18/0,16	0,23/0,2	0,36/0,31	0,48/0,42	0,48/0,42	0,27/0,23
КЭВ-60П6148W
Температура воды на входе/выходе, ºС	150/70	130/70	105/70	95/70	80/60	60/40
Расход воздуха, м3/ч (max/min)	3500/2700	3500/2700	3500/2700	3500/2700	3500/2700	3500/2700
Тепловая мощность, кВт	40,2/34,1	37,6/31,8	34,3/29,0	32,9/27,9	26,6/22,5	15,1/12,7
Подогрев воздуха, ºС	34/37	32/35	29/32	28/30	22/25	13/14
Расход воды, л/с	0,14/0,12	0,17/0,15	0,27/0,23	0,36/0,3	0,36/0,31	0,2/0,17
КЭВ-115П6145W
Температура воды на входе/выходе, ºС	150/70	130/70	105/70	95/70	80/60	60/40
Расход воздуха, м3/ч (max/min)	5600/4400	5600/4400	5600/4400	5600/4400	5600/4400	5600/4400
Тепловая мощность, кВт	60,3/52,0	56,4/48,6	51,6/44,3	49,6/42,6	40,1/34,4	22,7/19,5
Подогрев воздуха, ºС	32/35	30/33	27/30	26/29	21/23	12/15
Расход воды, л/с	0,21/0,18	0,26/0,22	0,4/0,35	0,54/0,46	0,54/0,47	0,31/0,26
КЭВ-95П6149W
Температура воды на входе/выходе, ºС	150/70	130/70	105/70	95/70	80/60	60/40
Расход воздуха, м3/ч (max/min)	5000/3700	5000/3700	5000/3700	5000/3700	5000/3700	5000/3700
Тепловая мощность, кВт	58,3/48,2	54,2/44,7	48,9/40,3	46,8/38,5	37,9/31,2	22,2/18,2
Подогрев воздуха, ºС	34/38	32/36	29/32	28/31	22/25	13/14
Расход воды, л/с	0,2/0,17	0,25/0,21	0,38/0,32	0,51/0,42	0,51/0,42	0,3/0,24
КЭВ-135П6146W
Температура воды на входе/выходе, ºС	150/70	130/70	105/70	95/70	80/60	60/40
Расход воздуха, м3/ч (max/min)	7500/6000	7500/6000	7500/600	7500/6000	7500/6000	7500/6000
Тепловая мощность, кВт	83,6/75,0	80,1/69,7	72,3/62,7	69,1/59,9	55,9/48,5	32,7/28,4
Подогрев воздуха, ºС	34/37	31/34	28/31	27/29	22/24	13/14
Расход воды, л/с	0,3/0,26	0,37/0,32	0,56/0,49	0,75/0,65	0,76/0,66	0,44/0,38

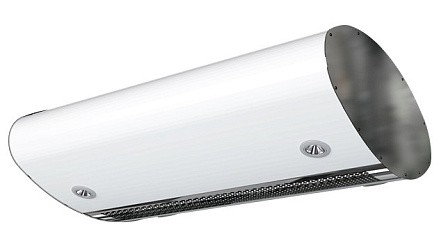

Серия 600Е/600W/600А Интерьерная, эллипс

«Эллипс» предназдачен для защиты проемов высотой до 3,5 метров в помещениях с дизайнерским интерьером.
Монтаж завес «Эллипс» – горизонтальный
Габаритные размеры указаны без учета выступающих патрубков и кронштейнов.

Модель	Параметры питающей сети, В/Гц	Режимы мощности, кВт	Потребляемая мощность двигателя, Вт	Расход воздуха, м3/ч	Эффективная длина струи, м	Звуковое давление, Дб	Габаритные размеры, мм	Вес, кг
серия 600Е Интерьерная, эллипс (электрический источник тепла)
КЭВ-12П6011Е	380/50	0/6/12	240	2200/2550/2700	3,5	60	1105х890х395	42
КЭВ-18П6011Е	380/50	0/9/18	230		3,5	60		42
КЭВ-24П6011Е	380/50	0/12/24	230		3,5	60		43
КЭВ-24П6031Е	380/50	0/12/24	520	4450/5100/5400	3,5	63	2105х890х395	75
КЭВ-36П6031Е	380/50	0/18/36	500		3,5	63		75
КЭВ-48П6031Е	380/50	0/26,9/48	500		3,5	63		77
серия 600W Интерьерная, эллипс (водяной источник тепла)
КЭВ-50П6111W	220/50	-	230	1850/2200/2600	3,5	60	1105х890х395	43
КЭВ-110П6131W	220/50	-	530	2900/4450/5200	3,5	63	2105х890х395	76
серия 600А Интерьерная, эллипс (без источника тепла)
КЭВ- П6111А	220/50	-	230	1800/2150/3200	3,5	60	1105х890х395	38
КЭВ- П6131А	220/50	-	530	3550/4300/6350	3,5	63	2105х890х395	63

Тепловые характеристики завес при температуре воздуха в помещении +15ºС.

КЭВ-50П6111W
Температура воды на входе/выходе, ºС	150/70	130/70	105/70	95/70	80/60	60/40
Расход воздуха 2600/1850	max/min	max/min	max/min	max/min	max/min	max/min
Тепловая мощность, кВт	18,3/11,2	19,2/14,8	19,8/15,9	20,1/16,1	16/12,8	4,9/4,4
Подогрев воздуха, ºС	21/18	22/24	22/25	23/26	18/20	6/7
Расход воды, л/с	0,06/0,04	0,09/0,07	0,15/0,12	0,22/0,17	0,21/0,17	0,07/0,06
КЭВ-110П6131W
Температура воды на входе/выходе, ºС	150/70	130/70	105/70	95/70	80/60	60/40
Расход воздуха 5200/2900	max/min	max/min	max/min	max/min	max/min	max/min
Тепловая мощность, кВт	58/40	54,4/37,1	50/34	48,2/32,7	38,9/26,4	21,7/14,6
Подогрев воздуха, ºС	33/40	31/38	28/35	27/33	22/27	12/15
Расход воды, л/с	0,2/0,14	0,25/0,17	0,39/0,26	0,52/0,35	0,52/0,35	0,29/0,19
