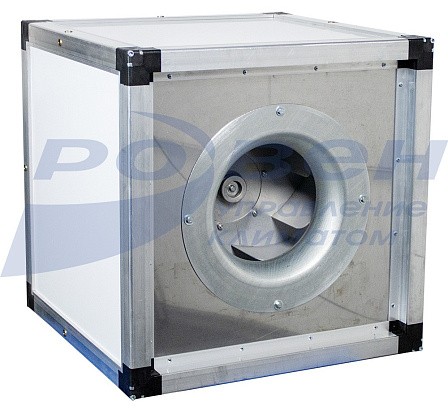

Вентилятор радиальный кухонный VCR
Описание
- Вентиляторы канальные радиальные
- Присоединительные сечения для прямоугольных воздуховодов
- Предназначены для вытяжки в горячих цехах, кухнях и технологических помещениях
- Монтаж в горизонтальном положении на траверсу или подставку
- Типоразмерный ряд по высоте присоединительного сечения, мм: от 390 до 930
Конструктив
- Удобство обслуживания и изменение направления потока воздуха (вверх, влево или вправо) благодаря быстросъемным панелям
- Панель с переключателем и кабельный ввод в задней части корпуса
- Корпус LT - каркас из алюминиевого профиля с утеплёнными ППУ панелями
- Свободное рабочее колесо «РЦ» с загнутыми назад лопатками
Двигатель
- Трехфазный асинхронный двигатель отделен от потока воздуха перегородкой
- Оптимальный диапазон электродвигателей позволяет использовать преобразователь частоты для всех типоразмеров
- Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150-69: У2 или У3 (для эксплуатации под навесом или в помещении)
- Температура окружающей среды от -45°С до +40°С
- Исполнение
- общепромышленное (О) с температурой перемещаемой среды от -45°С до +80°С
- температуростойкое (Ж) с температурой перемещаемой среды от -45°С до +120°С (комплектуется сливным поддоном со штуцером)
- Перемещаемая среда не должна содержать:
- пары и газы с агрессивностью к металлам, покрытиям и изоляции выше агрессивности воздуха

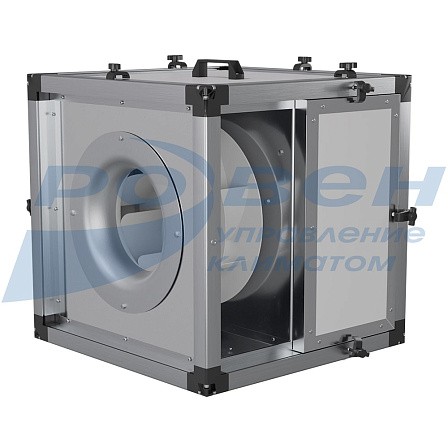

Быстросъемные панели для смены направления выброса и стороны обслуживания

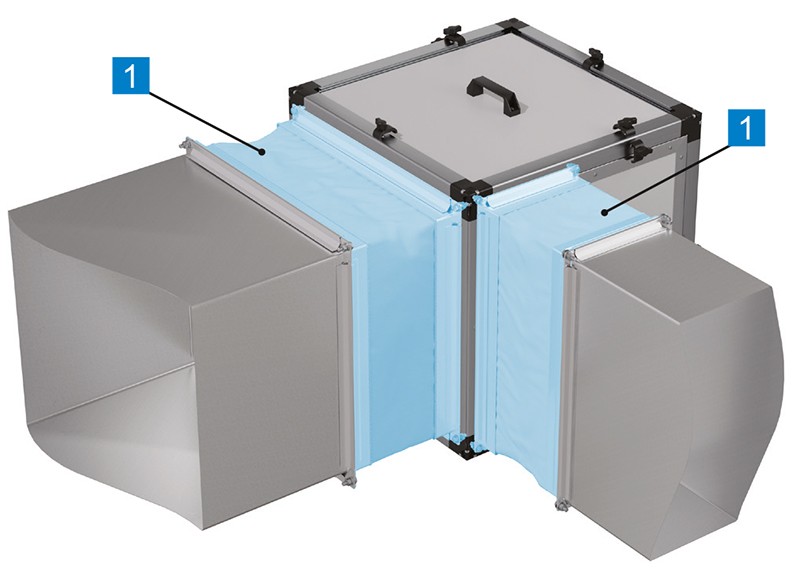

Дополнительная комплектация*
1 - Вставка гибкая прямоугольная ВГП-VCR
Дополнительные комплектующие в комплект поставки не входят.

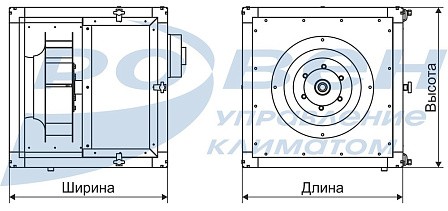

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии VCR
|
Модель |
B |
B1 |
H |
L |
Гибкие вставки*** |
|
VCR-390/25-X*-РЦ-0,55/3000/220-380 |
415 |
157 |
390 |
390 |
ВГП-VCR-390/390*390-Y** ВГП-VCR-390/157*390-Y** |
|
VCR-390/28-X*-РЦ-0,75/3000/220-380 |
465 |
182 |
390 |
390 |
ВГП-VCR-390/390*390-Y** ВГП-VCR-390/182*390-Y** |
|
VCR-490/31-X*-РЦ-1,5/3000/220-380 |
515 |
204 |
490 |
490 |
ВГП-VCR-490/490*490-Y** ВГП-VCR-490/204*490-Y** |
|
VCR-520/35-X*-РЦ-1,1/1500/220-380 |
515 |
230 |
520 |
520 |
ВГП-VCR-520/520*520-Y** ВГП-VCR-520/230*520-Y** |
|
VCR-520/35-X*-РЦ-3,0/3000/220-380 |
565 |
226 |
520 |
520 |
ВГП-VCR-520/520*520-Y** ВГП-VCR-520/226*520-Y** |
|
VCR-580/40-X*-РЦ-1,1/1500/220-380 |
540 |
255 |
580 |
580 |
ВГП-VCR-580/580*580-Y** ВГП-VCR-580/255*580-Y** |
|
VCR-660/45-X*-РЦ-1,1/1500/220-380 |
575 |
289 |
660 |
660 |
ВГП-VCR-660/660*660-Y** ВГП-VCR-660/289*660-Y** |
|
VCR-740/50-X*-РЦ-1,5/1500/220-380 |
630 |
323 |
740 |
740 |
ВГП-VCR-740/740*740-Y** ВГП-VCR-740/323*740-Y** |
|
VCR-830/56-X*-РЦ-1,5/1000/220-380 |
705 |
353 |
830 |
830 |
ВГП-VCR-830/830*830-Y** ВГП-VCR-830/353*830-Y** |
|
VCR-830/56-X*-РЦ-3,0/1500/220-380 |
705 |
353 |
830 |
830 |
ВГП-VCR-830/830*830-Y** ВГП-VCR-830/353*830-Y** |
|
VCR-930/63-X*-РЦ-1,5/1000/220-380 |
725 |
394 |
930 |
930 |
ВГП-VCR-930/930*930-Y** ВГП-VCR-930/394*930-Y** |

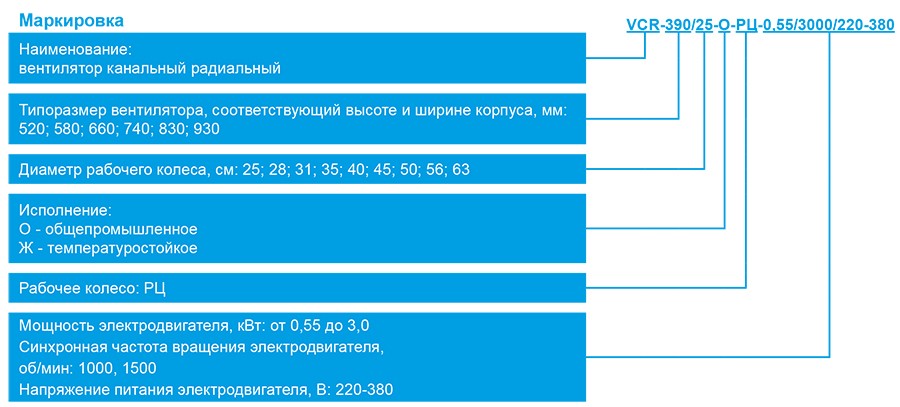

* Где Х - вариант исполнения вентилятора О или Ж.
** Где Y - вариант исполнения гибкой вставки О или Т200.
*** Подробнее о вставках гибких в разделе «Вставки гибкие для радиальных вентиляторов VCR».
Технические характеристики радиальных вентиляторов серии VCR
|
Модель |
Напряжение, В |
Тип двигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Преобразователь частоты |
Масса, кг |
|
|
исп. О |
исп. Ж |
|||||||
|
VCR-390/25-РЦ-0,55/3000/220-380 |
220-380 |
АИР63В2 |
0,55 |
2790 |
1,38 |
GD20-0R7G-4 |
32,8 |
34,1 |
|
VCR-390/28-РЦ-0,75/3000/220-380 |
220-380 |
АИР71А2 |
0,75 |
2840 |
1,83 |
GD20-0R7G-4 |
36,4 |
38 |
|
VCR-490/31-РЦ-1,5/3000/220-380 |
220-380 |
АИР80А2 |
1,5 |
2850 |
3,46 |
GD20-1R5G-4 |
54,7 |
56,6 |
|
VCR-520/35-РЦ-1,1/1500/220-380 |
220-380 |
АИР80А4 |
1,1 |
1390 |
2,85 |
GD20-1R5G-4 |
53,3 |
55,4 |
|
VCR-520/35-РЦ-3,0/3000/220-380 |
220-380 |
АИР90L2 |
3,0 |
2860 |
6,35 |
GD20-004G-4 |
68,8 |
71,1 |
|
VCR-580/40-РЦ-1,1/1500/220-380 |
220-380 |
АИР80А4 |
1,1 |
1390 |
2,85 |
GD20-1R5G-4 |
61,2 |
63,7 |
|
VCR-660/45-РЦ-1,1/1500/220-380 |
220-380 |
АИР80А4 |
1,1 |
1390 |
2,85 |
GD20-1R5G-4 |
75,3 |
78 |
|
VCR-740/50-РЦ-1,5/1500/220-380 |
220-380 |
АИР80В4 |
1,5 |
1400 |
3,72 |
GD20-1R5G-4 |
88,6 |
91,5 |
|
VCR-830/56-РЦ-1,5/1000/220-380 |
220-380 |
АИР90L6 |
1,5 |
920 |
4,29 |
GD20-1R5G-4 |
109,2 |
112,5 |
|
VCR-830/56-РЦ-3,0/1500/220-380 |
220-380 |
АИР100S4 |
3,0 |
1410 |
6,8 |
GD20-004G-4 |
113,3 |
116,4 |
|
VCR-930/63-РЦ-1,5/1000/220-380 |
220-380 |
АИР90L6 |
1,5 |
920 |
4,29 |
GD20-1R5G-4 |
132,8 |
136,3 |
Электрическая схема подключения вентиляторов в сеть 380 В
