Эжекторы низкого давления
Эжекторы предназначены для удаления воздуха, содержащего взрывоопасные газы, пары и пыли, если для их перемещения отсутствуют вентиляторы.
Эжекторы низкого давления имеют производительность от 1000 до 12000 м3/ч при гидравлических потерях во всасывающих сетях от 50 до 300 Па и коэффициенте подмешивания β=1.
Для заказа и выбора эжектора по производительности и величине гидравлических потерь во всасывающих сетях необходимо указать модель и обозначение эжектора.

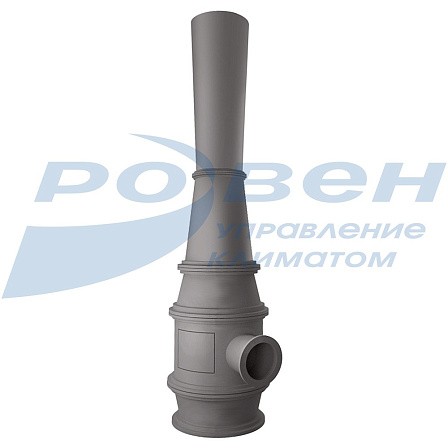

![Ezhektor chertej.jpg Ezhektor chertej.jpg](/upload/medialibrary/804/euisog3wtpmip745jomo004gfdpqmcpi.jpg)
Габаритные и присоединительные размеры (мм)
№ п/п |
Модель |
Обозначение |
l1 |
l2 |
l3 |
lобщ |
d1 |
d2 |
d3 |
d4 |
1 |
ЭИ-1 |
ЭИ.01.00.00 |
1080 |
728 |
930 |
2750 |
316 |
116 |
196 |
246 |
2 |
ЭИ-2 |
ЭИ.01.00.00-01 |
1360 |
648 |
885 |
2904 |
98 |
|||
3 |
ЭИ-3 |
ЭИ.01.00.00-02 |
1470 |
592 |
875 |
2944 |
94 |
|||
4 |
ЭИ-4 |
ЭИ.01.00.00-03 |
1570 |
560 |
860 |
3000 |
88 |
|||
5 |
ЭИ-5 |
ЭИ.01.00.00-04 |
1640 |
530 |
850 |
3030 |
84 |
|||
6 |
ЭИ-6 |
ЭИ.01.00.00-05 |
1680 |
522 |
845 |
3054 |
82 |
|||
7 |
ЭИ-7 |
ЭИ.02.00.00 |
1570 |
1032 |
1370 |
3970 |
446 |
164 |
276 |
396 |
8 |
ЭИ-8 |
ЭИ.02.00.00-01 |
1980 |
905 |
1305 |
4190 |
140 |
|||
9 |
ЭИ-9 |
ЭИ.02.00.00-02 |
2120 |
840 |
1295 |
4255 |
136 |
|||
10 |
ЭИ-10 |
ЭИ.02.00.00-03 |
2240 |
800 |
1275 |
4315 |
124 |
|||
11 |
ЭИ-11 |
ЭИ.02.00.00-04 |
2340 |
768 |
1260 |
4370 |
120 |
|||
12 |
ЭИ-12 |
ЭИ.02.00.00-05 |
2410 |
745 |
1250 |
4405 |
116 |
|||
13 |
ЭИ-13 |
ЭИ.03.00.00 |
2020 |
1250 |
1650 |
4930 |
556 |
202 |
351 |
396 |
14 |
ЭИ-14 |
ЭИ.03.00.00-01 |
2510 |
1105 |
1570 |
5194 |
171 |
|||
15 |
ЭИ-15 |
ЭИ.03.00.00-02 |
2680 |
1024 |
1555 |
5268 |
164 |
|||
16 |
ЭИ-16 |
ЭИ.03.00.00-03 |
2840 |
968 |
1535 |
5354 |
156 |
|||
17 |
ЭИ-17 |
ЭИ.03.00.00-04 |
2990 |
904 |
1510 |
5414 |
148 |
|||
18 |
ЭИ-18 |
ЭИ.03.00.00-05 |
3070 |
880 |
1505 |
5464 |
142 |
|||
19 |
ЭИ-19 |
ЭИ.04.00.00 |
2170 |
1456 |
2030 |
5664 |
626 |
231 |
446 |
626 |
20 |
ЭИ-20 |
ЭИ.04.00.00-01 |
2550 |
1320 |
1975 |
5854 |
210 |
|||
21 |
ЭИ-21 |
ЭИ.04.00.00-02 |
3010 |
1130 |
1920 |
6070 |
188 |
|||
22 |
ЭИ-22 |
ЭИ.04.00.00-03 |
3120 |
1112 |
1900 |
6145 |
180 |
|||
23 |
ЭИ-23 |
ЭИ.04.00.00-04 |
3230 |
1080 |
1880 |
6200 |
172 |
|||
24 |
ЭИ-24 |
ЭИ.04.00.00-05 |
3308 |
1030 |
1865 |
6214 |
166 |
|||
25 |
ЭИ-25 |
ЭИ.05.00.00 |
3370 |
1640 |
2255 |
7275 |
796 |
258 |
496 |
626 |
26 |
ЭИ-26 |
ЭИ.05.00.00-01 |
3810 |
1480 |
2195 |
7495 |
234 |
|||
27 |
ЭИ-27 |
ЭИ.05.00.00-02 |
4240 |
1320 |
2140 |
7710 |
211 |
|||
28 |
ЭИ-28 |
ЭИ.05.00.00-03 |
4430 |
1255 |
2110 |
7805 |
200 |
|||
29 |
ЭИ-29 |
ЭИ.05.00.00-04 |
4610 |
1195 |
2085 |
7900 |
190 |
|||
30 |
ЭИ-30 |
ЭИ.05.00.00-05 |
4720 |
1140 |
2075 |
7945 |
186 |
|||
31 |
ЭИ-31 |
ЭИ.06.00.00 |
2930 |
1790 |
2320 |
7050 |
796 |
284 |
496 |
626 |
32 |
ЭИ-32 |
ЭИ.06.00.00-01 |
3390 |
1630 |
2155 |
7285 |
258 |
|||
33 |
ЭИ-33 |
ЭИ.06.00.00-02 |
3880 |
1450 |
2190 |
7530 |
231 |
|||
34 |
ЭИ-34 |
ЭИ.06.00.00-03 |
4080 |
1385 |
2160 |
7635 |
220 |
|||
35 |
ЭИ-35 |
ЭИ.06.00.00-04 |
4240 |
1320 |
2140 |
7710 |
211 |
|||
36 |
ЭИ-36 |
ЭИ.06.00.00-05 |
4330 |
1330 |
2110 |
7780 |
200 |
|||
37 |
ЭИ-37 |
ЭИ.08.00.00 |
3150 |
2050 |
2705 |
7918 |
896 |
330 |
556 |
706 |
38 |
ЭИ-38 |
ЭИ.08.00.00-01 |
3690 |
1870 |
2625 |
8195 |
298 |
|||
39 |
ЭИ-39 |
ЭИ.08.00.00-02 |
4250 |
1670 |
2550 |
8480 |
268 |
|||
40 |
ЭИ-40 |
ЭИ.08.00.00-03 |
4480 |
1590 |
2515 |
8595 |
254 |
|||
41 |
ЭИ-41 |
ЭИ.08.00.00-04 |
4730 |
1500 |
2475 |
8715 |
238 |
|||
42 |
ЭИ-42 |
ЭИ.08.00.00-05 |
4880 |
1450 |
2455 |
8795 |
241 |
|||
43 |
ЭИ-43 |
ЭИ.10.00.00 |
3450 |
2310 |
3010 |
8780 |
994 |
366 |
626 |
794 |
44 |
ЭИ-44 |
ЭИ.10.00.00-01 |
4050 |
2100 |
2925 |
9085 |
332 |
|||
45 |
ЭИ-45 |
ЭИ.10.00.00-02 |
4680 |
1870 |
2840 |
9400 |
298 |
|||
46 |
ЭИ-46 |
ЭИ.10.00.00-03 |
4930 |
1790 |
2805 |
9535 |
284 |
|||
47 |
ЭИ-47 |
ЭИ.10.00.00-04 |
5150 |
1700 |
2775 |
9635 |
272 |
|||
48 |
ЭИ-48 |
ЭИ.10.00.00-05 |
5380 |
1625 |
2740 |
9755 |
260 |
|||
49 |
ЭИ-49 |
ЭИ.12.00.00 |
2850 |
2500 |
3275 |
8635 |
994 |
402 |
706 |
794 |
50 |
ЭИ-50 |
ЭИ.12.00.00-01 |
3830 |
2200 |
3125 |
9165 |
342 |
|||
51 |
ЭИ-51 |
ЭИ.12.00.00-02 |
4180 |
2050 |
3085 |
9325 |
328 |
|||
52 |
ЭИ-52 |
ЭИ.12.00.00-03 |
4480 |
1950 |
3045 |
9485 |
310 |
|||
53 |
ЭИ-53 |
ЭИ.12.00.00-04 |
4780 |
1830 |
3005 |
9625 |
294 |
|||
54 |
ЭИ-54 |
ЭИ.12.00.00-05 |
4940 |
1800 |
2975 |
9725 |
282 |
Технические характеристики
№ п/п |
Модель |
Обозначение |
Производительность, м3/ч |
pвс, Па |
Δpз, Па |
Δpн, Па |
Δpр, Па |
1 |
ЭИ-1 |
ЭИ.01.00.00 |
1000 |
49 |
49 |
300 |
7,6 |
2 |
ЭИ-2 |
ЭИ.01.00.00-01 |
98 |
78 |
147 |
24,7 |
|
3 |
ЭИ-3 |
ЭИ.01.00.00-02 |
137 |
78 |
210 |
19,8 |
|
4 |
ЭИ-4 |
ЭИ.01.00.00-03 |
196 |
98 |
98 |
30,5 |
|
5 |
ЭИ-5 |
ЭИ.01.00.00-04 |
245 |
98 |
389 |
22,7 |
|
6 |
ЭИ-6 |
ЭИ.01.00.00-05 |
294 |
98 |
186 |
15,3 |
|
7 |
ЭИ-7 |
ЭИ.02.00.00 |
2000 |
49 |
49 |
153 |
8,8 |
8 |
ЭИ-8 |
ЭИ.02.00.00-01 |
98 |
78 |
402 |
27,4 |
|
9 |
ЭИ-9 |
ЭИ.02.00.00-02 |
137 |
78 |
274 |
21,4 |
|
10 |
ЭИ-10 |
ЭИ.02.00.00-03 |
196 |
78 |
443 |
14,6 |
|
11 |
ЭИ-11 |
ЭИ.02.00.00-04 |
245 |
98 |
173 |
22,8 |
|
12 |
ЭИ-12 |
ЭИ.02.00.00-05 |
294 |
98 |
343 |
17,7 |
|
13 |
ЭИ-13 |
ЭИ.03.00.00 |
3000 |
49 |
49 |
94 |
10,5 |
14 |
ЭИ-14 |
ЭИ.03.00.00-01 |
98 |
78 |
333 |
29,8 |
|
15 |
ЭИ-15 |
ЭИ.03.00.00-02 |
137 |
78 |
207 |
23,9 |
|
16 |
ЭИ-16 |
ЭИ.03.00.00-03 |
196 |
78 |
245 |
16,7 |
|
17 |
ЭИ-17 |
ЭИ.03.00.00-04 |
245 |
98 |
251 |
31,5 |
|
18 |
ЭИ-18 |
ЭИ.03.00.00-05 |
294 |
98 |
657 |
18,6 |
|
19 |
ЭИ-19 |
ЭИ.04.00.00 |
4000 |
49 |
49 |
349 |
7,2 |
20 |
ЭИ-20 |
ЭИ.04.00.00-01 |
98 |
49 |
170 |
1,7 |
|
21 |
ЭИ-21 |
ЭИ.04.00.00-02 |
137 |
78 |
161 |
55,7 |
|
22 |
ЭИ-22 |
ЭИ.04.00.00-03 |
196 |
78 |
521 |
13,7 |
|
23 |
ЭИ-23 |
ЭИ.04.00.00-04 |
245 |
78 |
358 |
10,8 |
|
24 |
ЭИ-24 |
ЭИ.04.00.00-05 |
204 |
98 |
382 |
18,2 |
|
25 |
ЭИ-25 |
ЭИ.05.00.00 |
5000 |
49 |
49 |
221 |
18,9 |
26 |
ЭИ-26 |
ЭИ.05.00.00-01 |
98 |
49 |
189 |
21,7 |
|
27 |
ЭИ-27 |
ЭИ.05.00.00-02 |
137 |
78 |
269 |
29,4 |
|
28 |
ЭИ-28 |
ЭИ.05.00.00-03 |
196 |
78 |
463 |
17,2 |
|
29 |
ЭИ-29 |
ЭИ.05.00.00-04 |
245 |
98 |
193 |
33,3 |
|
30 |
ЭИ-30 |
ЭИ.05.00.00-05 |
294 |
98 |
382 |
25,2 |
|
31 |
ЭИ-31 |
ЭИ.06.00.00 |
6000 |
49 |
49 |
289 |
11,9 |
32 |
ЭИ-32 |
ЭИ.06.00.00-01 |
98 |
49 |
254 |
6,4 |
|
33 |
ЭИ-33 |
ЭИ.06.00.00-02 |
137 |
78 |
277 |
25,4 |
|
34 |
ЭИ-34 |
ЭИ.06.00.00-03 |
196 |
78 |
345 |
21,8 |
|
35 |
ЭИ-35 |
ЭИ.06.00.00-04 |
245 |
78 |
171 |
15,9 |
|
36 |
ЭИ-36 |
ЭИ.06.00.00-05 |
294 |
98 |
191 |
21,8 |
|
37 |
ЭИ-37 |
ЭИ.08.00.00 |
8000 |
49 |
49 |
301 |
10,4 |
38 |
ЭИ-38 |
ЭИ.08.00.00-01 |
98 |
49 |
197 |
5,2 |
|
39 |
ЭИ-39 |
ЭИ.08.00.00-02 |
137 |
78 |
238 |
24,2 |
|
40 |
ЭИ-40 |
ЭИ.08.00.00-03 |
196 |
78 |
438 |
18,2 |
|
41 |
ЭИ-41 |
ЭИ.08.00.00-04 |
245 |
98 |
173 |
38,4 |
|
42 |
ЭИ-42 |
ЭИ.08.00.00-05 |
294 |
98 |
190 |
20,9 |
|
43 |
ЭИ-43 |
ЭИ.10.00.00 |
10000 |
49 |
49 |
184 |
9,8 |
44 |
ЭИ-44 |
ЭИ.10.00.00-01 |
98 |
49 |
270 |
5,6 |
|
45 |
ЭИ-45 |
ЭИ.10.00.00-02 |
137 |
78 |
210 |
25,2 |
|
46 |
ЭИ-46 |
ЭИ.10.00.00-03 |
196 |
78 |
443 |
18 |
|
47 |
ЭИ-47 |
ЭИ.10.00.00-04 |
245 |
78 |
265 |
10,8 |
|
48 |
ЭИ-48 |
ЭИ.10.00.00-05 |
294 |
98 |
470 |
11,9 |
|
49 |
ЭИ-49 |
ЭИ.12.00.00 |
12000 |
49 |
49 |
147 |
- |
50 |
ЭИ-50 |
ЭИ.12.00.00-01 |
98 |
78 |
375 |
1,9 |
|
51 |
ЭИ-51 |
ЭИ.12.00.00-02 |
137 |
78 |
263 |
12,9 |
|
52 |
ЭИ-52 |
ЭИ.12.00.00-03 |
196 |
78 |
423 |
8,4 |
|
53 |
ЭИ-53 |
ЭИ.12.00.00-04 |
245 |
98 |
154 |
19,2 |
|
54 |
ЭИ-54 |
ЭИ.12.00.00-05 |
294 |
98 |
490 |
14,1 |
pвс — потери давления во всасывающей сети, Па;
Δpз — потери давления в напорной части эжектора, Па;
Δpн — давление, которое может быть израсходовано на напорный участок от вентилятора до сопла эжектора, Па;
Δpр — резервное давление на случай установки над диффузором выхлопной шахты (на трение в шахте), Па.
Вентиляторы к типовым эжекторам низкого давления
№ эжектора |
Производительность, м3/ч |
Требуемое давление, создаваемое вентилятором, Па |
Обозначение вентилятора |
Мощность, кВт |
Частота вращения, об/мин |
1 |
1000 |
750 |
- |
- |
- |
2 |
750 |
- |
- |
- |
|
3 |
1200 |
ВЦ 14-46-2 |
2,2 |
3000 |
|
4 |
1350 |
- |
- |
- |
|
5 |
1820 |
- |
- |
- |
|
6 |
1820 |
- |
- |
- |
|
7 |
2000 |
568 |
- |
- |
- |
8 |
1196 |
ВР 80-75-3,15 |
1,5 |
3000 |
|
9 |
1196 |
ВР 80-75-3,15 |
1,5 |
3000 |
|
10 |
1568 |
ВЦ 14-46-2,5 |
3,0 |
3000 |
|
11 |
1568 |
ВЦ 14-46-2,5 |
3,0 |
3000 |
|
12 |
1960 |
ВЦ 14-46-2,5 |
4,0 |
3000 |
|
13 |
3000 |
510 |
- |
- |
- |
14 |
1127 |
- |
- |
- |
|
15 |
1127 |
- |
- |
- |
|
16 |
1372 |
- |
- |
- |
|
17 |
1646 |
- |
- |
- |
|
18 |
2254 |
ВЦ 14-46-2,5 |
5,5 |
3000 |
|
19 |
4000 |
764 |
- |
- |
- |
20 |
764 |
- |
- |
- |
|
21 |
1078 |
ВЦ 14-46-4 |
4,0 |
1500 |
|
22 |
1646 |
- |
- |
- |
|
23 |
1646 |
- |
- |
- |
|
24 |
1960 |
ВР 80-75-4 |
5,5 |
3000 |
|
25 |
5000 |
637 |
ВЦ 14-46-4 |
2,2 |
1000 |
26 |
784 |
ВР 80-75-5 |
2,2 |
1500 |
|
27 |
1186 |
ВЦ 14-46-4 |
4,0 |
1500 |
|
28 |
1588 |
- |
- |
- |
|
29 |
1588 |
- |
- |
- |
|
30 |
1960 |
ВР 80-75-4 |
5,5 |
3000 |
|
31 |
6000 |
706 |
ВР 80-75-5 |
2,2 |
1500 |
32 |
853 |
ВЦ 14-46-5 |
4,0 |
1000 |
|
33 |
1196 |
ВЦ 14-46-4 |
5,5 |
1500 |
|
34 |
1470 |
ВЦ 14-46-4 |
5,5 |
1500 |
|
35 |
1470 |
ВЦ 14-46-4 |
5,5 |
1500 |
|
36 |
1784 |
ВР 80-75-4 |
5,5 |
3000 |
|
37 |
8000 |
637 |
- |
- |
- |
38 |
637 |
- |
- |
- |
|
39 |
1196 |
ВР 80-75-6,3 |
5,5 |
1500 |
|
40 |
1568 |
ВЦ 14-46-4 |
7,5 |
1500 |
|
41 |
1568 |
ВЦ 14-46-4 |
7,5 |
1500 |
|
42 |
1784 |
ВЦ 14-46-5 |
11,0 |
1500 |
|
43 |
10000 |
608 |
- |
- |
- |
44 |
431 |
- |
- |
- |
|
45 |
980 |
ВЦ 14-46-6,3 |
7,5 |
750 |
|
46 |
1568 |
ВЦ 14-46-6,3 |
11,0 |
1000 |
|
47 |
1568 |
ВЦ 14-46-6,3 |
11,0 |
1000 |
|
48 |
2058 |
ВЦ 14-46-5 |
15,0 |
1500 |
|
49 |
12000 |
568 |
ВР 80-75-8 |
5,5 |
1000 |
50 |
1176 |
ВР 80-75-6,3 |
7,5 |
1500 |
|
51 |
1176 |
ВР 80-75-6,3 |
7,5 |
1500 |
|
52 |
1548 |
ВЦ 14-46-6,3 |
15,0 |
1000 |
|
53 |
1548 |
ВЦ 14-46-6,3 |
15,0 |
1000 |
|
54 |
2078 |
ВЦ 14-46-5 |
15,0 |
1500 |
МАРКИРОВКА:
Эжектор низкого давления ЭИ-1-05
где: ЭИ- модель эжектора;
1 - производительность в м3/ч (1000-12000);
05 - номер эжектора.
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
