Клапан обратный общего назначения круглого сечения

Клапаны обратные общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Клапаны обратные общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе. Клапан может быть установлен как в горизонтальном, так и в вертикальном воздуховоде. При установке клапана в вертикальном воздуховоде (предварительно снять с клапана систему тяг) поток воздуха должен быть направлен снизу вверх. Рекомендуемая скорость движения воздуха перед клапаном - не менее 6 м/с.

Клапаны обратные общего назначения изготовлены из углеродистой стали.

Особенности:

- С ручным управлением
- Клапаны КО диаметром 250-1250 мм изготавливаются из углеродистой стали

При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.

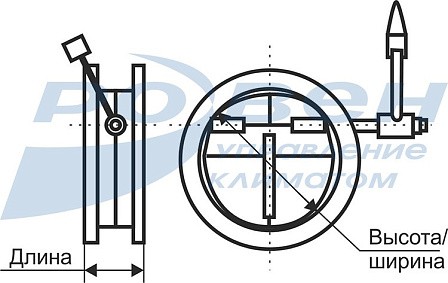

Габаритные и присоединительные размеры (мм) клапанов типа КО из углеродистой стали

КО чертеж_у_сталь.jpg

Модель

δ корпуса

D

C

Масса, кг

-1 (короткий)

-2 (длинный)

КО-250

1,2

250

50

235

5,5

КО-315

315

300

7,54

КО-400

400

385

10,39

КО-500

500

485

16,7

КО-630

630

580

21,0

КО-800

800

615

30,0

КО-1000

1000

64

615

37,0

КО-1250

1250

615

45,5

Потери давления в клапане

Модель

Характеристики

Потери давления при полностью открытом клапане ∆P, Па

Коэффициент местного сопротивления ε

При V≤13 м/с на горизонтальных участках

При V≤6 м/с на вертикальных участках

При V≥6 м/с на вертикальных участках

КО-250

4

0,04

0

КО-315

5

0,07

КО-400

7

0,12

КО-500

11

0,26

КО-630

11

0,52

0,03

КО-800

12

1,1

0,06

КО-1000

21

2,25

0,12

КО-1250

32

4,57

0,25


МАРКИРОВКА:

Клапан обратный КО-1-630

              где:   КО – клапан обратный общего назначения круглого сечения из углеродистой стали;
                       630 – типоразмер (по диаметру присоединения), мм;

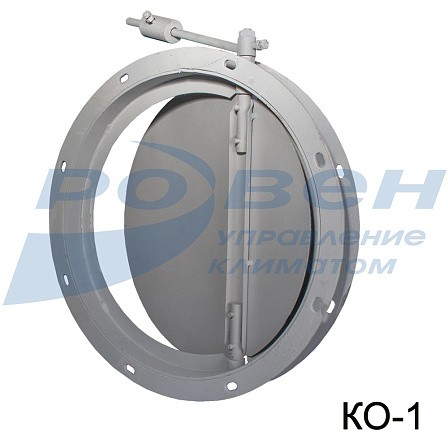

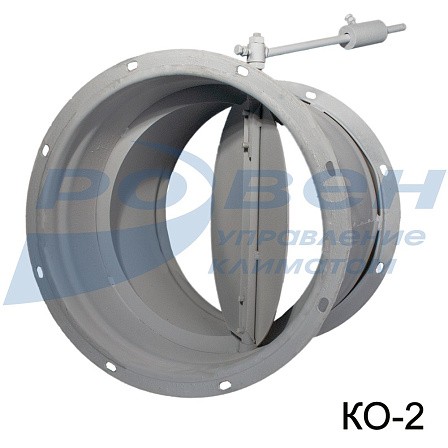

                       1 – глубина клапана (1 - короткий; 2 - длинный).




Не представленные в наличии модели доступны к поставке под заказ
