Воздухонагреватель электрический прямоугольный предварительный E (PTC) с термостатом

Описание товара
Характеристики моделей
Купить

Нагреватели применяются для предварительного нагрева воздуха перед такими устройствами как рекуператор или водяной нагреватель.
Корпус изготавливается из оцинкованного стального листа. В качестве нагревателей используются ТЭН на технологии PTC, который позволяет безопасно осуществлять нагрев приточного воздуха. В соединительной коробке имеются необходимые клеммы для электросоединений, с винтовыми клеммами. Степень защиты крышки IP40.
В корпусе установлен фильтр с классом очистки G4 для защиты от попадания загрязнений на нагревательные элементы.
В нагреватель интегрирован регулируемый термостат. Чувствительный термобаллон термостата отслеживает температуру входящего воздуха, и, если входящий воздух имеет температуру ниже установленного значения, то осуществляется подача питания на нагревательный элемент.

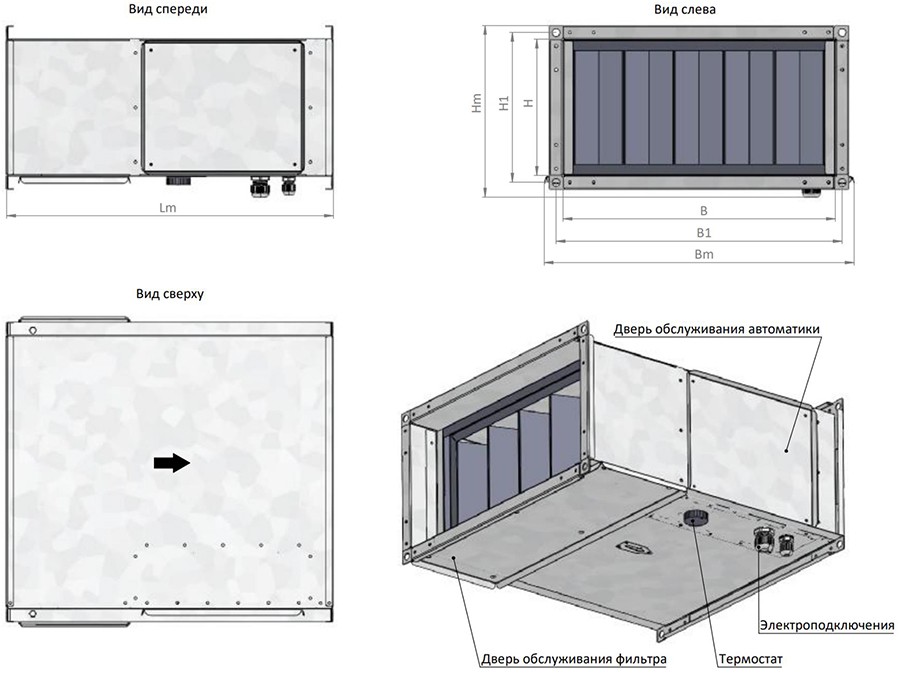

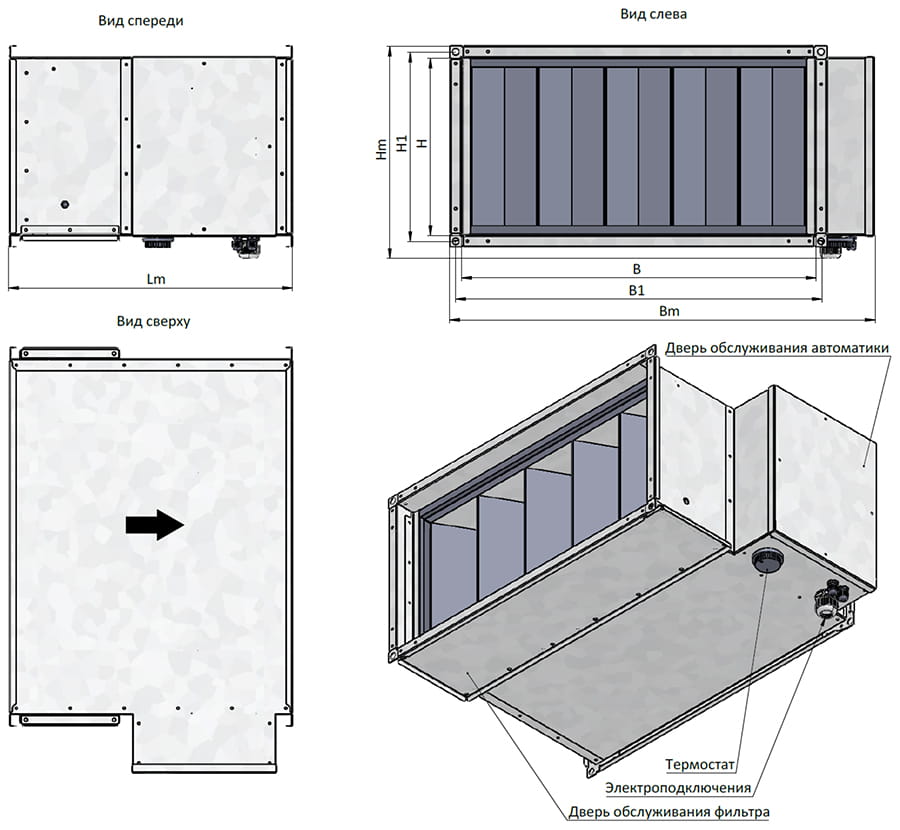

Габаритные и присоединительные размеры, мм

Электронагр прямоуг предварительный E (PTC) с термостатом_чертеж.jpg

Модель

B

H

B1

H1

Lm

Bm

Hm

E... - 4020

400

200

420

220

480

460

270

E... - 5025

500

250

520

270

480

560

320

E... - 5030

500

300

520

320

480

560

370

E... - 6030

600

300

620

320

480

660

370

E... - 6035

600

350

620

370

480

660

420

E... - 7040

700

400

730

430

480

760

480

E... - 8050

800

500

830

530

480

860

580

E... -10050

1000

500

1030

530

480

1060

580


Технические характеристики

Модель

Напряжение, В

Мощность электрическая,

кВт

Ток, А

Сечение (рекомендуемое)

Автомат (рекомендуемый)

Масса, кг

Схема подключения №

Количество ступеней

E3.5-4020

1~220В

3,5

21,0

3х 4 мм2 (L,N,PE)

1P C25A

8,1

1

1

E7-4020

3~380В

7

15,8

5х 2,5 мм2 (L1,L2,L3,N,PE)

3P C16A

8,4

1

2

E3.5-5025

1~220В

3,5

21,0

3х 4 мм2 (L,N,PE)

1P C25A

9,7

1

1

E7-5025

3~380В

7

15,8

5х 2,5 мм2 (L1,L2,L3,N,PE)

3P C16A

10,0

1

1

E3.5-5030

1~220В

3,5

21,0

3х 4 мм2 (L,N,PE)

1P C25A

10,5

1

1

E7-5030

3~380В

7

15,8

5х 2,5 мм2 (L1,L2,L3,N,PE)

3P C16A

10,9

2

1

E11-5030

3~380В

11

21,0

5х 4 мм2 (L1,L2,L3,N,PE)

3P C25A

11,2

2

1

E7-6030

3~380В

7

21,0

5х 4 мм2 (L1,L2,L3,N,PE)

3P C25A

11,7

2

1

E15-6030

3~380В

15

31,5

5х 6 мм2 (L1,L2,L3,N,PE)

3P C32A

12,5

2

1

E7-6035

3~380В

7

21,0

5х 4 мм2 (L1,L2,L3,N,PE)

3P C25A

12,6

2

1

E15-6035

3~380В

15

31,5

5х 6 мм2 (L1,L2,L3,N,PE)

3P C32A

13,4

2

1

E7-7040

3~380В

7

21,0

5х 4 мм2 (L1,L2,L3,N,PE)

3P C25A

14,4

2

1

E15-7040

3~380В

15

31,5

5х 6 мм2 (L1,L2,L3,N,PE)

3P C32A

15,2

2

1

E22-7040

3~380В

22

42,0

5х16 мм2 (L1,L2,L3,N,PE)

3P C50A

15,9

3

2

E15-8050

3~380В

15

31,5

5х 6 мм2 (L1,L2,L3,N,PE)

3P C32A

18,0

2

1

E22-8050

3~380В

22

42,0

5х16 мм2 (L1,L2,L3,N,PE)

3P C50A

18,8

3

2

E30-8050

3~380В

30

63,0

5х16 мм2 (L1,L2,L3,N,PE)

3P C63A

19,5

3

2

E15-10050

3~380В

15

31,5

5х 6 мм2 (L1,L2,L3,N,PE)

3P C32A

20,0

2

1

E22-10050

3~380В

22

42,0

5х16 мм2 (L1,L2,L3,N,PE)

3P C50A

20,8

3

2

E30-10050

3~380В

30

63,0

5х16м мм2 (L1,L2,L3,N,PE)

3P C63A

21,5

3

2

Электрические схемы подключения

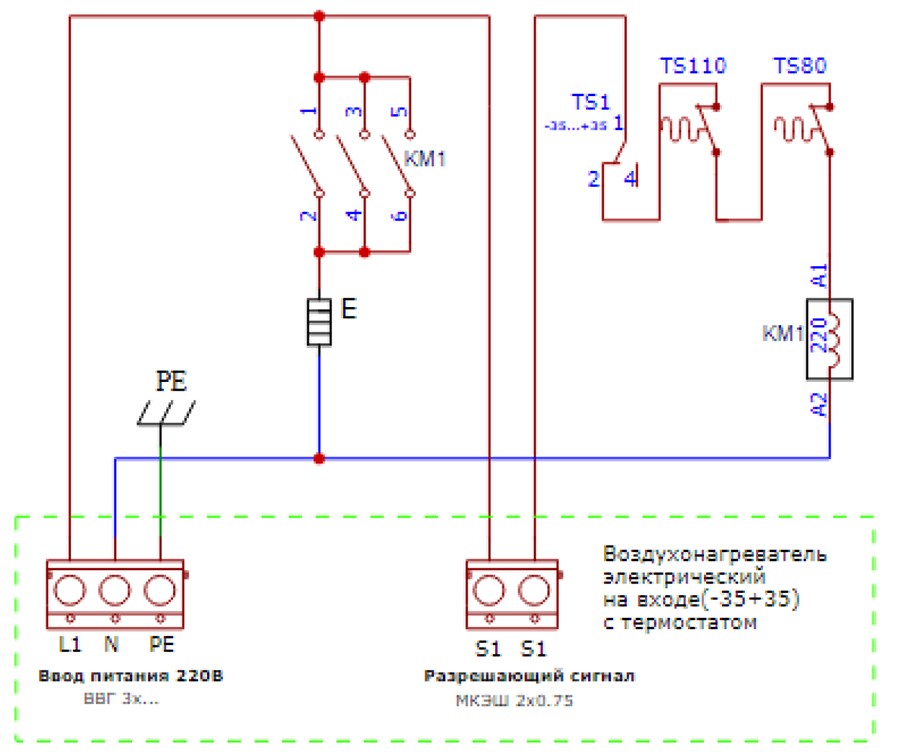

Схема №1
Предварительный (РТС) с термостатом 220В

Электронагр предварительный E (PTC) с термостатом_сх1.jpg

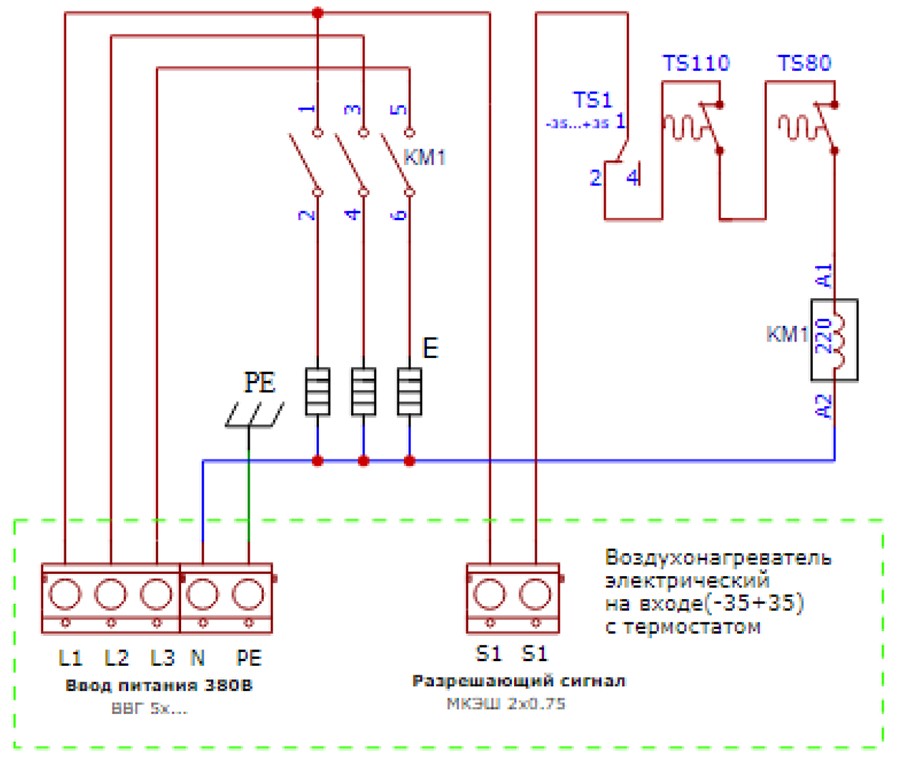

Схема №2
Предварительный (РТС) с термостатом 380В

Электронагр предварительный E (PTC) с термостатом_сх2.jpg

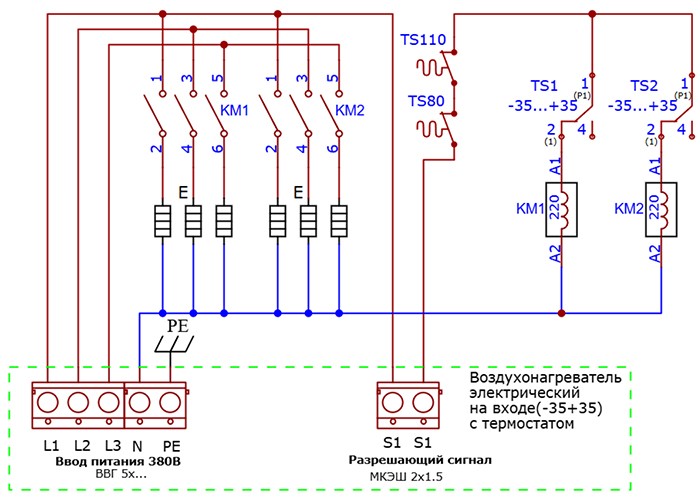

Схема №3
Предварительный (РТС) с термостатом 380В (2 ступени)

Электронагр предварительный E (PTC) с термостатом_сх3.jpg




Не представленные в наличии модели доступны к поставке под заказ
